一、總體要求
通過對】環宇城冷卻塔降噪處理，達到GB3096-2008《聲環境質量標準》中環境1類區噪聲排放標準。使居民樓窗外1米處噪聲值為晝間≤55分貝，夜間≤45分貝(減除背景噪聲);測試標準滿足國家相關測試標準。
二、改造技術方案
2.1現狀分析
對該冷卻塔設備降噪，設備開啟時，頂部出風口1m處噪聲83-88dB(A)，底部進風口1m處噪聲75-78dB(A)。
在聲波的衰減過程中，低頻聲的衰減遠比高頻聲衰減慢。根據理論預測及以往的監測與治理經驗，影響周圍環境的為頂部出風口的中低頻噪聲及淋水噪聲。
2.2噪聲治理目標
根據聲環境功能區劃規定得知該區域?yàn)?類區，聲環境質量執行《聲環境質量標準》(GB3096-2008)1類區噪聲限值標準。晝間噪聲低于55分貝，夜間噪聲低于45分貝。
2.3噪聲源分析
冷卻塔設備在運行中主要由出風口噪聲、淋水聲和水泵噪聲等組成。
風機口噪聲主要由以中高頻為主的機械噪聲和由于葉輪與空氣摩擦、空氣流速差異形成相互摩擦、湍流等中低頻空氣動力性噪聲組成。
淋水聲主要由于落差，水滴已經一段時間加速拍打在填料、水面產生的以中高頻為主的噪聲。
水泵噪聲由水流聲、葉輪與水拍打產生的噪聲、機械噪聲、電機電磁噪聲等組成，噪聲頻帶較寬。不少設備配套水泵安裝在室內，因此對外界影響很小。
2.4降噪措施
冷卻塔的降噪，一般主要針對頂部出風口和下部進風口進行降噪處理。本項目離開居民和廠界較遠，影響周圍的主要為頂部出風口的空氣動力性噪聲。
對此類噪聲的降噪方法一般采取隔聲或者消聲的方法。隔聲一般采用在冷卻塔附近安裝隔聲屏障，但是由于冷卻塔本身較高，屏障需設置的高度較高，在結構上抗風方面有一定的風險，再者出風口為空氣動力性噪聲且以中低頻為主，其聲波饒舌能力較強，聲屏障的降噪效果不明顯。
安裝消聲器一般分分體式和整體式兩種，分體式是制作小的消聲器安裝在每個出風口風筒上，一般業主為了降低造價將消聲器做的很小，其導致的后果是風阻較大，出口風速過大產生次生噪聲影響消聲效果及未有檢修空間導致日后日常保養及維修花費很大代價(吊機吊起消聲器，多次拆裝使得消聲器損壞)。
我們一方面要考慮的是消聲器的消聲效果，另一方面要考慮用戶后期的檢修方便，降低日常檢修成本。因此提出以下降噪方案。

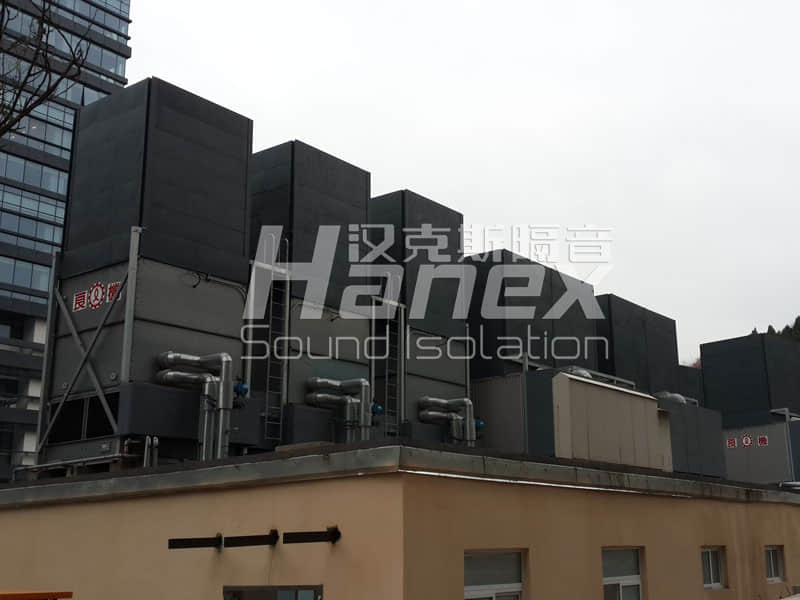

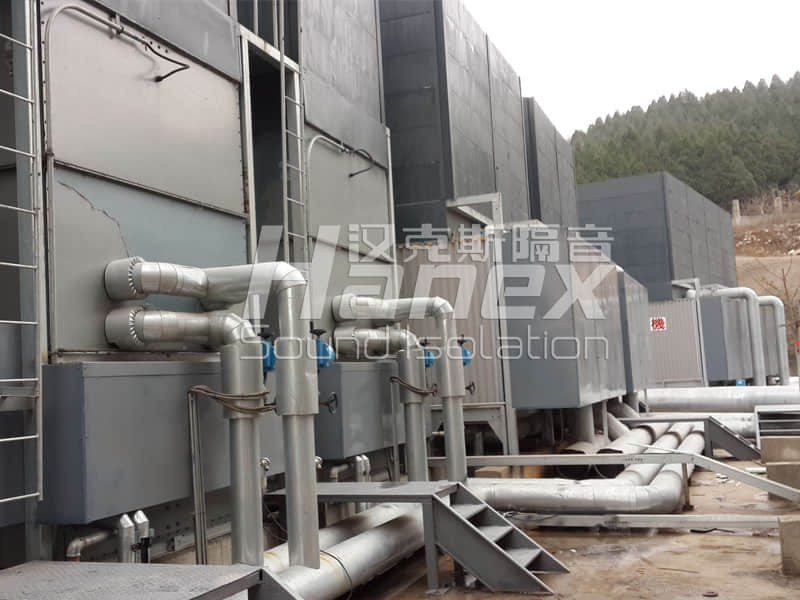

在每組冷卻塔頂部出風口安裝陣列式出風消聲器臺，消聲器設計理論消聲量為15dB(A)。
消聲器外殼厚度為100mm，高度為3.0m，設置有檢修隔聲門，用于日常檢修進出，下部留有1.5m左右空間。內部消聲插筒規格為230*230*1500，帶有尖劈減少風阻。
消聲器支架采用100*100*5/80*80*4鍍鋅方管管制作，根據現場情況或澆筑混凝土地梁加以安裝，方管立柱間用8#槽鋼交叉加固。
為了方便檢修，在隔聲門外設置鋼平臺及上人梯。
進風口噪聲及淋水聲在本項目中為次要，不考慮采取降噪措施。
